লোড স্টাডি
আপনার লোড প্রোফাইল, ট্যারিফ ও আউটেজের ইতিহাস দেখে আমরা পেব্যাকের হিসাব ধরে সিস্টেমের সাইজ নির্ধারণ করি।
প্রোডাক্ট লাইন 05 · প্রকল্প ব্যবসা
কারখানা ও বাণিজ্যিক লোডের জন্য হাই-ভোল্টেজ স্টোরেজ
লিকুইড-কুলিং, কনটেইনারাইজড LiFePO4 সিস্টেম — 261 kWh থেকে 5 MWh পর্যন্ত, সঙ্গে 100 kW ও 125 kW হাইব্রিড পাওয়ার কনভার্শন। পিক শেভিং, ব্যাকআপ পাওয়ার, সোলার সেলফ-কনজাম্পশন এবং ডিজেল চালানোর সময় কমানোর জন্য তৈরি — প্রতিটি প্রকল্পের জন্য ইঞ্জিনিয়ারড এবং সরাসরি আমাদের কারখানা থেকে সরবরাহ।
261 kWhএন্ট্রি ক্যাবিনেট, লিকুইড-কুলিং
522 kWhব্যাটারি ক্যাবিনেট, IP54
5 MWh20-ফুট কনটেইনার সিস্টেম
125 kWহাইব্রিড PCS
দুই ক্যাবিনেট প্ল্যাটফর্ম, একই সেল স্ট্যান্ডার্ড
দুই প্ল্যাটফর্মই একই 314 Ah লিকুইড-কুলিং LFP সেল ও 1P52S প্যাক থেকে তৈরি, ফলে সাইট বড় হলেও স্পেয়ার পার্টস, সার্ভিস ট্রেনিং ও পারফরম্যান্স একই থাকে।
| প্যারামিটার | YJC-EES-H-A-125kW/261kWh | YJC-EES-H-R-522kWh |
|---|---|---|
| রেটেড এনার্জি | 261 kWh | 522 kWh |
| পাওয়ার কনভার্শন | 125 kW ইন্টিগ্রেটেড PCS | সহযোগী PCS (100 / 125 kW হাইব্রিড) |
| রেটেড DC ভোল্টেজ | 832 V | 832 Vdc |
| রেটেড DC কারেন্ট | 157 A | 150 A (প্রতি ক্লাস্টারে সর্বোচ্চ 165 A) |
| সেল | LFP 314 Ah · 3.2 V · 1004.8 Wh · 2.8–3.6 V | |
| প্যাক কনফিগারেশন | 1P52S · 166.4 V · 52.25 kWh · 348 ± 2 kg | |
| সর্বোচ্চ চার্জ / ডিসচার্জ রেট | 0.5 C | |
| থার্মাল ম্যানেজমেন্ট | লিকুইড কুলিং | লিকুইড কুলিং (চিলার, হিটিং ঐচ্ছিক) |
| ফায়ার প্রোটেকশন | ক্যাবিনেটের ভেতরে ইন্টিগ্রেটেড ফায়ার সাপ্রেশন | এরোসল এক্সটিংগুইশিং এজেন্ট · স্মোক ও হিট ডিটেক্টর |
| IP রেটিং | আউটডোর ক্যাবিনেট | IP54 · করোশন ক্লাস C4 (C5 ঐচ্ছিক) |
| অপারেটিং তাপমাত্রা | লিকুইড-কুলিং অপারেটিং রেঞ্জ | −20 °C থেকে 55 °C |
| আর্দ্রতা | — | 5% থেকে 95% RH |
| উচ্চতা | — | ≤ 2000 m |
| কমিউনিকেশন | CAN / RS485 / Ethernet | |
| মাপ (W×D×H) | — | 2100 × 1390 × 2380 mm (এয়ার আউটলেট মাস্কসহ 2622 mm) |
| ওজন | — | < 5400 kg |
| ইনসুলেশন / উইথস্ট্যান্ড | — | ≥ 1000 Ω/V · 3000 VDC, ব্রেকডাউন ছাড়াই |
সম্পূর্ণ সিস্টেম প্যারামিটার, সিঙ্গেল-লাইন ডায়াগ্রাম ও ফাউন্ডেশন ড্রয়িং প্রকল্প কোটেশনের সঙ্গে দেওয়া হয়।
100 kW / 125 kW C&I হাইব্রিড ইনভার্টার
YJC-EMGS100 / YJC-EMGS125 সিরিজ এক ইউনিটেই গ্রিড-টাইড ও অফ-গ্রিড অপারেশন সামলায় এবং ডিজেল জেনারেটর ও বিদ্যমান সোলার অ্যারের সঙ্গেও কাজ করতে পারে।
- 3-ফেজ 4-ওয়্যার আউটপুট, লোডসহ ট্রান্সফর্মারবিহীন অফ-গ্রিড অপারেশন
- ডিজেল জেনারেটর ও গ্রিডের সঙ্গে নিরবচ্ছিন্ন ইন্টিগ্রেশনের জন্য VSG (Virtual Synchronous Generator) মোড
- ইন্টিগ্রেটেড EMS — ডিজেল ও গ্রিড কানেকশন সমর্থন করে, একাধিক কন্ট্রোল স্ট্র্যাটেজিসহ
- নমনীয় DC ক্যাপাসিটি ও ইনপুট কনফিগারেশন; মাল্টি-ক্যাবিনেট প্যারালাল কানেকশন সমর্থিত
- সামগ্রিক সিস্টেম নিরাপত্তার জন্য প্রতি ইউনিটে ইন্টিগ্রেটেড সার্কিট ব্রেকার
- IP55 রেটেড — সরাসরি আউটডোরে ইনস্টলেশন
- আইল্যান্ডিং প্রোটেকশন, রিভার্স পোলারিটি প্রোটেকশন, ইনসুলেশন মনিটরিং, DC ও AC সার্জ প্রোটেকশন
- DC শর্ট সার্কিট, AC ওভার-কারেন্ট, AC শর্ট সার্কিট, AC আন্ডার/ওভার-ভোল্টেজ, রেসিডুয়াল কারেন্ট ডিটেকশন
একটি 20-ফুট কনটেইনারে 5 MWh পর্যন্ত
ইউটিলিটি সাইড, শিল্প পার্ক ও বড় বাণিজ্যিক সাইটের জন্য YJC-ESS-H-R-5MWh-PRO একটি হাই-ভোল্টেজ কনটেইনারাইজড সিস্টেম দেয় — গ্রিডের পিক কাটা, ভ্যালি ফিলিং ও পাওয়ার ক্যাপাসিটি বাড়ানোর জন্য।

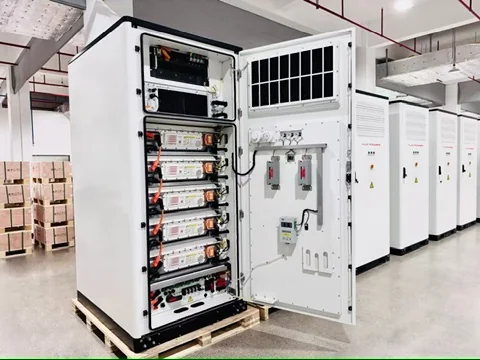

261 kWhইন্টিগ্রেটেড 125 kW PCS সহ লিকুইড-কুলিং ক্যাবিনেট
522 kWhব্যাটারি ক্যাবিনেট, IP54, লিকুইড কুলিং
5 MWh20-ফুট কনটেইনারাইজড হাই-ভোল্টেজ সিস্টেম
100 / 125 kWহাইব্রিড ইনভার্টার, IP55, VSG সক্ষম

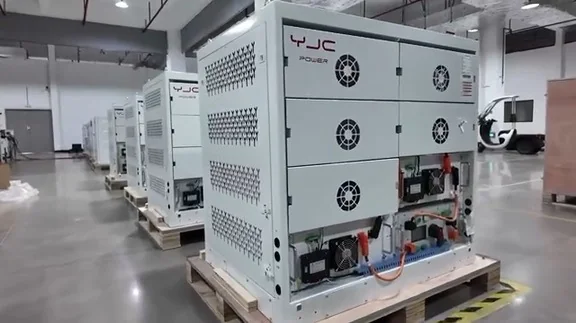

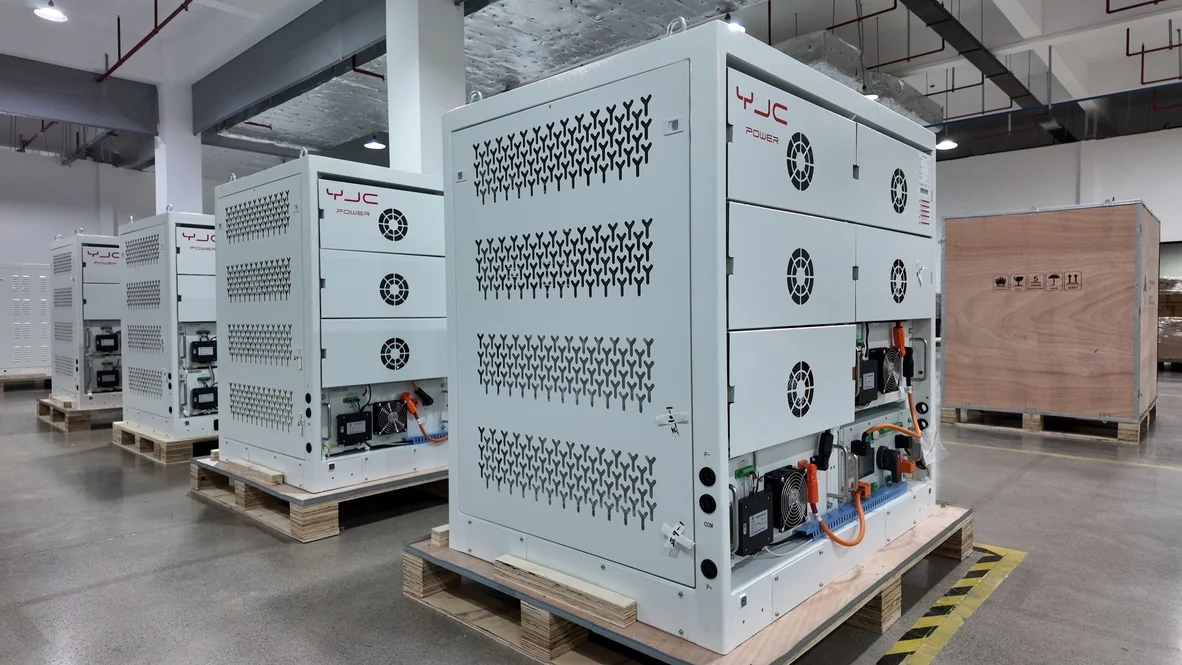

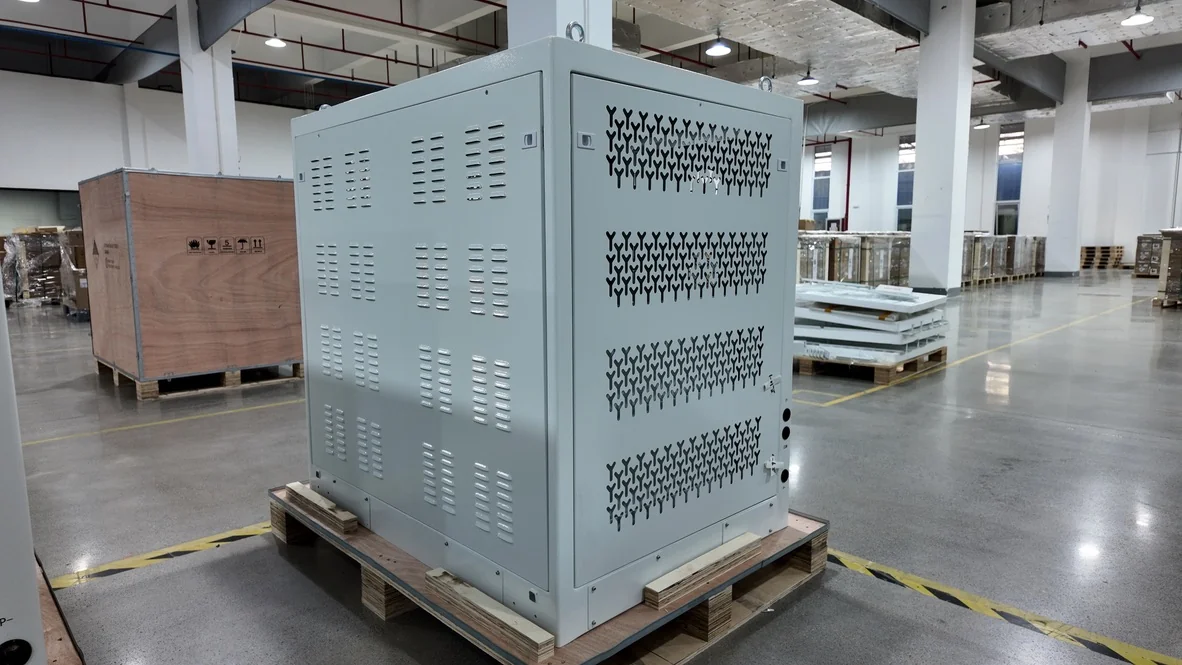

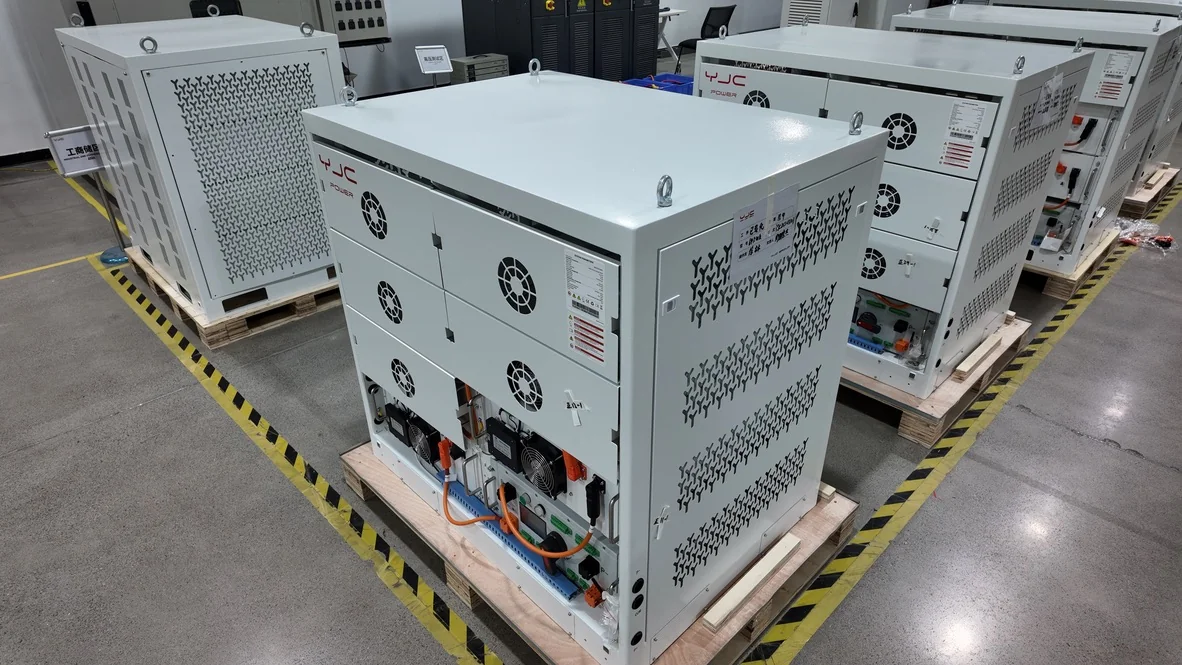

হাই-ভোল্টেজ স্ট্যাক সিস্টেম — 64 থেকে 112 kWh
ক্যাবিনেট রেঞ্জ আর কনটেইনারের মাঝখানে আছে স্ট্যাকড হাই-ভোল্টেজ ফ্যামিলি: 64, 80, 96 ও 112 kWh — একই র্যাক-মডিউল প্ল্যাটফর্মে তৈরি, ইতিমধ্যেই বাণিজ্যিক সাইটে চলছে। ওয়ার্কশপ, কোল্ড স্টোরেজ, হোটেল ও মাঝারি কারখানার জন্য যেখানে ক্যাবিনেট বড় হয়ে যায়।
64 kWhহাই-ভোল্টেজ স্ট্যাক, এন্ট্রি কনফিগারেশন
80 kWhহাই-ভোল্টেজ স্ট্যাক, বর্ধিত
96 kWhহাই-ভোল্টেজ স্ট্যাক, বর্ধিত
112 kWhহাই-ভোল্টেজ স্ট্যাক, পূর্ণ কনফিগারেশন
স্ট্যাক কনফিগারেশন প্রতিটি সাইটের জন্য আলাদাভাবে ইঞ্জিনিয়ার করা হয় — লোড জানান, আমরা সঠিক সাইজ, ইনভার্টার পেয়ারিং ও ডেলিভারি শিডিউল নিশ্চিত করব।
সরবরাহকৃত সিস্টেম, চলমান অবস্থায়

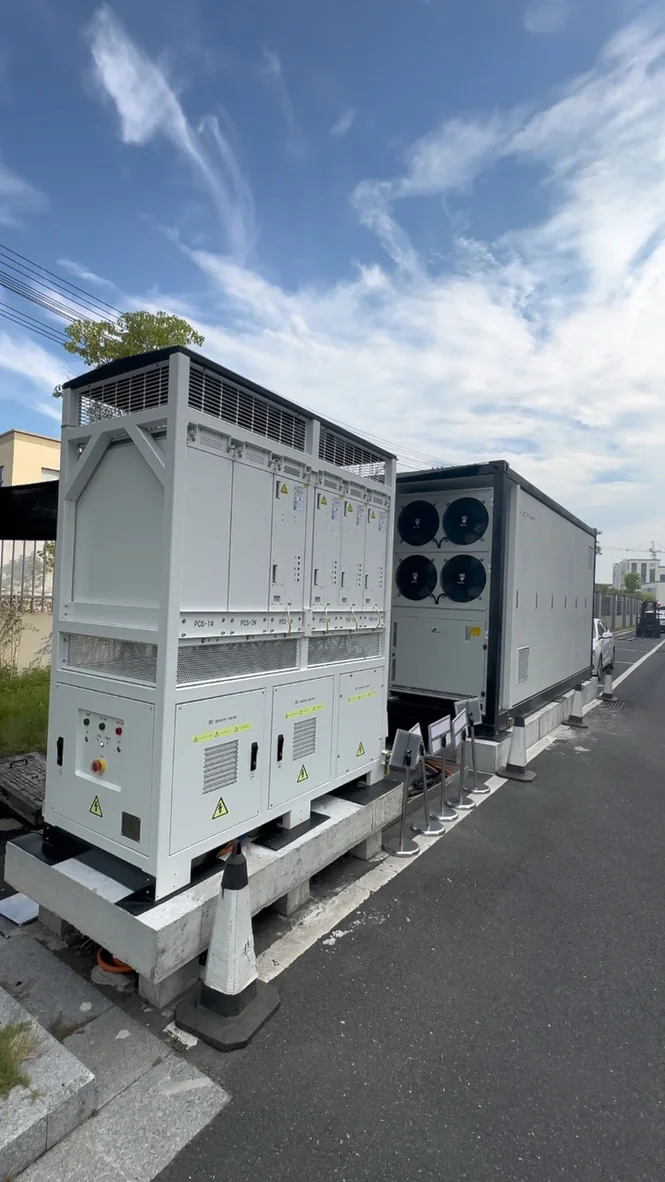

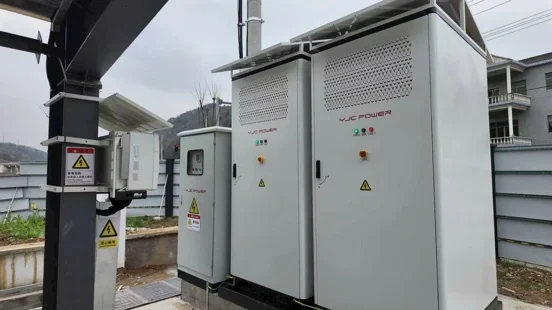

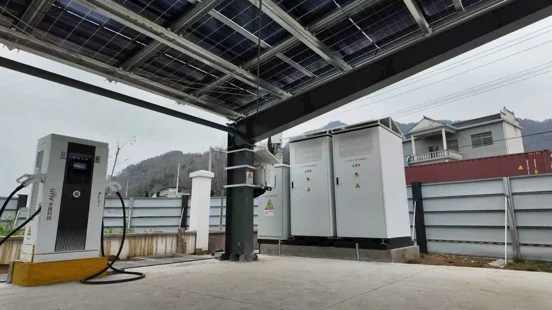

ক্যাবিনেট ও কনটেইনার সিস্টেম সরবরাহ, ইনস্টল ও কমিশন করা হয়েছে — সোলার কারপোর্ট চার্জিং হাব, বাণিজ্যিক লোড ও ইউটিলিটি সাইড প্রকল্পে বিদ্যুৎ দিচ্ছে।
একটি প্রকল্প ডেলিভারি কেমন দেখায়
ইঞ্জিনিয়ারিং
আপনার ইলেকট্রিক্যাল টিমের রিভিউয়ের জন্য সিঙ্গেল-লাইন ডায়াগ্রাম, ফাউন্ডেশন ড্রয়িং ও ক্যাবিনেট লেআউট দেওয়া হয়।
কারখানায় নির্মাণ ও টেস্ট
আমাদের কারখানায় তৈরি ও পরীক্ষিত। ভেতরের কেবলিং পাঠানোর আগেই কানেক্ট করা থাকে; ক্যাবিনেট লিফট করার মতো প্রস্তুত অবস্থায় যায়।
সাইট ও কমিশনিং
ক্যাবিনেট ক্রেন বা ফর্কলিফটে মাটি থেকে প্রায় 300 mm উঁচু প্রস্তুত ফাউন্ডেশনে বসানো হয়, এরপর আমাদের ইঞ্জিনিয়ারদের সঙ্গে কমিশন করা হয়।
আপনার লোড প্রোফাইল নিয়ে আসুন
12 মাসের বিদ্যুৎ বিল, থাকলে একটি লোড কার্ভ এবং আউটেজের অভিজ্ঞতা পাঠান। আমরা সিস্টেমের সাইজ, সম্ভাব্য পেব্যাক ও ডেলিভারি শিডিউল জানিয়ে দেব।
